Pregled
Naše cijevi pneumatskog cilindra projektirane su za preciznost, izdržljivost i glatki rad klipa. Dostupne od ugljičnog čelika, nehrđajućeg čelika i aluminijske legure, naše cijevi služe širokom rasponu industrija, uključujući automatizaciju, robotiku, industrijske strojeve, preradu hrane, kemijsku i pomorsku primjenu.
Bez obzira trebate li nehrđajući čelik otporan na koroziju, lagani anodizirani aluminij ili kromirani ugljični čelik, imamo pravu cijev za vaš pneumatski cilindar.
Potkategorije proizvoda

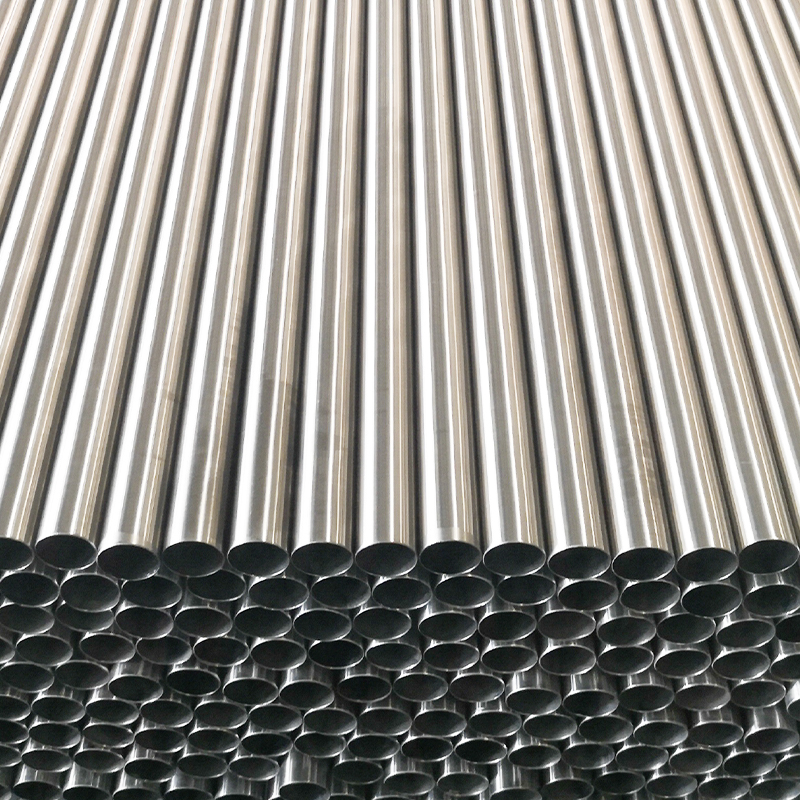

1. Cijevi pneumatskog cilindra od ugljičnog čelika – kromirani ID
·Materijal: 45# / 4130 ugljični čelik
· Završna obrada: Kromirani ID za glatko kretanje klipa
· Primjene: industrijska automatizacija, pneumatski cilindri srednjeg opterećenja
2. Cijevi pneumatskog cilindra od nehrđajućeg čelika – polirani ID 304 / 316
·Materijal: nehrđajući čelik 304/316
· Završna obrada: Polirani ID za otpornost na koroziju
· Primjene: pneumatski cilindri za hranu, kemikalije, brodove i pučinu
3. Cijevi pneumatskog cilindra od aluminijske legure – 6063-T5 anodizirano
·Materijal: aluminijska legura 6063-T5
· Završna obrada: Tvrda anodizirana površina za zaštitu od korozije i habanja
·Primjene: ISO / VDMA standardni pneumatski cilindri, lagana automatizacija
Ključne značajke i prednosti
· Precizna proizvodnja – tolerancije H8 ili bolje
· Glatka unutarnja obrada – osigurava nisko trenje i produljeni vijek trajanja brtve
· Opcije materijala – ugljični čelik, nehrđajući čelik, aluminijska legura
· Otpornost na koroziju – kromiranje, polirani nehrđajući ili anodizirani aluminij
· Dostupne prilagođene veličine – metričke i imperijalne
Prijave
·ISO / VDMA pneumatski cilindri u automatizaciji i robotici
·Industrijski strojevi i preše
·Prerada hrane i pića
·Automatizacija kemijske i farmaceutske industrije
· Lagana mobilna oprema i sustavi za rukovanje materijalom
Tehničke specifikacije (općenito)
· Ravnost: ≤ 0,3 mm/m
·Okruglost: ≤ 0,03 mm
·Površinska obrada: kromirana, polirana ili anodizirana, ovisno o materijalu
·Dužina: standardna 2500 mm (dostupno po narudžbi)
·Promjeri i debljine stijenki: Pogledajte pojedinačne stranice proizvoda za tablice u punoj veličini
Povezane komponente
· Klipnjače pneumatskog cilindra – ugljik, nehrđajući čelik, legirani čelik
·Honirane i SRB cijevi hidrauličkog cilindra
·Završne kapice i brtve pneumatskih cilindara
Što je brušenje? Proces, alati i tipični rezultati Za brušenje cijevi hidrauličnog cilindra potrebno je 12 minuta. Ta ista cijev završena ljuštenjem i poliranjem valjkom treba manje od dvije minute. Taj vremenski jaz od 90% razlog je zašto sve više proizvođača preispituje svoju internu strategiju završne ob...
1. Zašto je bitan odabir cijevi u automobilskim komponentama Jedan prijelom u cijevi pogonskog vratila može uzrokovati katastrofalan kvar na autocesti. Čelična cijev unutar amortizera, poluge ovjesa ili tračnice šasije nije samo šuplji komad metala — to je strukturni element kod kojeg pogrešan odabir kvalit...
Što je DOM ST52.3 cijev? Cijev hidrauličkog cilindra koja daje srednji hod košta više nego što bilo koji proračun zastoja stroja može izmjeriti. DOM ST52.3 cijev premošćuje jaz između uobičajenih zavarenih cijevi i skupih bešavnih proizvoda, isporučujući snagu razvlačenja i dimenzionalnu preciznost sustava ...
U stvarnim pneumatskim sustavima, performanse cijevi pneumatskog cilindra uvelike su pod utjecajem tolerancije unutarnjeg promjera, ravnosti i zaobljenosti. Čak i manja odstupanja mogu povećati trošenje brtve ili uzrokovati neravnomjerno kretanje klipa. Za automatizirane linije s visokim ciklusom, tipične ID tolerancije kontroliraju se unutar H8–H9, dok se ravnost često održava ispod 1/1000 duljine cijevi. U našoj vlastitoj proizvodnji u Jiangsu Suao Metal Product Co., Ltd., oslanjamo se na mrežno praćenje dimenzija u kombinaciji s hladnim izvlačenjem i ravnanjem kako bi ovi parametri bili stabilni u velikim serijama, što je ključno za daljnje honanje i sastavljanje.
Detalj koji se često zanemaruje je ujednačenost debljine stijenke. Varijacije ovdje izravno utječu na otpornost na pritisak i otpornost na zamor. Ovo postaje osobito važno u kompaktnim cilindrima gdje su projektirane granice male, a radni tlakovi brzo fluktuiraju.
Osim kvalitete sirovog čelika, obrada površine igra važnu ulogu u otpornosti na koroziju i učinkovitosti montaže. Za proizvodnju pneumatskih cilindarskih cijevi, površinski obrađene čelične cijevi – E-obložene, fosfatirane i nauljene obično se odabiru na temelju uvjeta skladištenja, okruženja instalacije i strategije podmazivanja.
Kao proizvođači površinski obrađenih čeličnih cijevi – obloženih E, fosfatiranim i nauljenim i namjenske tvornice površinski obrađenih čeličnih cijevi – obloženih E, fosfatiranih i nauljenih cijevi u Kini, često pomažemo klijentima da odaberu najisplativiju opciju na temelju njihovog stvarnog tijeka procesa, a ne generičkih specifikacija.
Uobičajene kvalitete za proizvodnju cijevi pneumatskog cilindra uključuju E355, SAE 1026 i slične niskougljične čelike optimizirane za hladno izvlačenje. Međutim, mehaničko ponašanje jednako je ovisno o toplinskoj obradi kao i o kemijskom sastavu. Cijevi bez naprezanja ili normalizirane cijevi nude bolju dimenzionalnu stabilnost tijekom honanja, dok potpuno žarene cijevi poboljšavaju obradivost za složeno oblikovanje krajeva.
Integrirani procesi kao što je hladno izvlačenje nakon čega slijedi kontrolirana toplinska obrada—nešto što provodimo unutar naših pogona od 36.000 četvornih metara—smanjuju varijabilnost između serija i pojednostavljuju kontrolu kvalitete za OEM proizvođače cilindara.
Za industrijske kupce, dolazna inspekcija obično se usredotočuje na više od dimenzija. Ispitivanje bez razaranja i kemijska provjera sve su više standardi, posebno u sektoru automobilske industrije i građevinskih strojeva.
| Stavka inspekcije | Svrha | Uobičajena metoda |
| Ispitivanje vrtložnim strujama | Otkrijte površinske i ispodpovršinske nedostatke | Online automatizirano skeniranje |
| Kemijska analiza | Potvrdite usklađenost s vrstom čelika | Ispitivanje spektrometrom |
| Mjerenje dimenzija | Osigurajte pristajanje s brtvama i klipovima | Laserski ili mehanički mjerači |
U Jiangsu Suao Metal Product Co., Ltd., ovi su koraci ugrađeni izravno u proizvodnju, podržani naprednom opremom za ispitivanje bez razaranja i kemijsku analizu, što nam pomaže da isporučimo dosljednu kvalitetu cijevi pneumatskog cilindra u narudžbama s velikom mješavinom i malim količinama.
Različiti sektori postavljaju vrlo različite zahtjeve za proizvode cijevi pneumatskog cilindra. U automobilskim dijelovima dominiraju lagani dizajn i niske tolerancije. Građevinski strojevi ističu otpornost na udarce i dugi vijek trajanja. Energija vjetra i željeznice često daju prednost zaštiti od korozije zbog izloženosti vanjskom prostoru, dok se primjene nafte i plina usredotočuju na stabilnost tlaka i sljedivost materijala.
Budući da se naše cijevi široko koriste u hidrauličkim sustavima, brodogradnji i strukturnim komponentama, naučili smo da rano usklađivanje između specifikacije cijevi i uvjeta krajnje uporabe može eliminirati kasnije skupe redizajnere. Certificirani prema ISO 9001, ISO 14001, CE i RoHS, cilj nam je biti više od dobavljača—pozicioniramo se kao dugoročni tehnički partner, povremeno dijeleći prijedloge procesa koji pomažu kupcima optimizirati njihove sklopove cilindara.
S godišnjom proizvodnjom većom od 50.000 tona i potpuno integriranom proizvodnjom - od rezanja i skošenja do površinske obrade - nastavljamo ulagati u automatizaciju i pametne sustave kako bismo podržali globalne klijente koji se oslanjaju na stabilne, ponovljive performanse cijevi pneumatskog cilindra.
