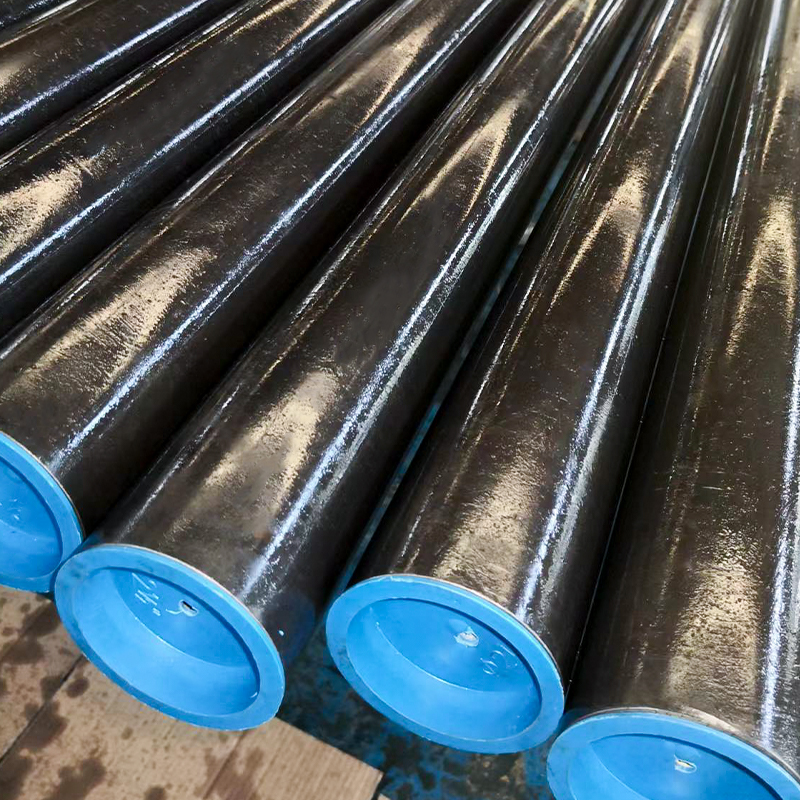

Naše cijevi hidrauličkih cilindara ASTM A519 precizno su proizvedene korištenjem hladno vučenih bešavnih (CDS) čeličnih cijevi, čime se osigurava vrhunska mehanička čvrstoća, točnost dimenzija i glatke unutarnje površine. Proizvedene u stupnjevima ST52, 27SiMn i 20MnV6, ove su cijevi posebno razvijene za proizvodnju hidrauličkih cilindara, gdje su visoke potreban je pritisak, pouzdanost i izvrsna obradivost. U usporedbi sa zavarenim cijevima, bešavne cijevi (ASTM A519) daju veću čvrstoću, bolju otpornost na zamor i dulji vijek trajanja — što ih čini prvim izborom za teške hidraulične primjene.
Ključne značajke
· Standardnono: ASTM A519
· Vrste čelika: ST52, 27SiMn, 20MnV6
· Proces: Hladno vučeni bešavni (CDS)
· Dizajniran za brušenje ili SRB završnu obradu
· Izvrsna ravnost i zaobljenost
· Visoka mehanička čvrstoća za visokotlačne sustave
Tehničke specifikacije
| Parametar | Specifikacija |
| Standard | ASTM A519 |
| Vrste čelika | ST52, 27SiMn, 20MnV6 |
| Vanjski promjer (OD) | Ø30 – Ø500 mm (prilagođene veličine na zahtjev) |
| Debljina stijenke (WT) | 2 – 50 mm |
| Duljina | Do 12 m, dostupan rez na duljinu |
| Tolerancije | H9 – H11 (na zahtjev) |
| Stanje površine | Kao nacrtano/spremno za honanje ili SRB |
Proces proizvodnje
1. Proizvodnja bešavnih cijevi od gredica (probijanje i vruće valjanje)
2. Hladno izvlačenje za poboljšane dimenzije, završnu obradu površine i čvrstoću
3. Toplinska obrada (normalizirana, kaljena i poboljšana ako je potrebno)
4. Ravnanje za izvrsnu linearnu točnost
5. Ispitivanje bez razaranja (NDT) za unutarnju i površinsku kvalitetu
6. Dodatno brušenje ili SRB za završnu obradu ID-a poput zrcala
Objašnjenje tipičnih klasa čelika
·ST52 – Izvrsna žilavost, zavarljivost i obradivost
·27SiMn – Visoka čvrstoća, dobra otpornost na udarce, često se koristi u cilindrima za teške uvjete rada
·20MnV6 – Mikrolegirani čelik s dodatkom vanadija za čvrstoću i otpornost na habanje
Uobičajene veličine (zalihe i proizvodnja)
·Ø50 x 5 mm
·Ø63,5 x 7,1 mm
·Ø80 x 8 mm
·Ø100 x 10 mm
·Ø125 x 12,5 mm
·Ø160 x 15 mm
·Ø200 x 20 mm
(Prilagođene dimenzije dostupne na zahtjev)
Prijave
Hidraulički cilindri za:
· Građevinski strojevi (bageri, utovarivači, dizalice)
· Poljoprivredna oprema (traktori, kombajni, šumarski strojevi)
·Rudarski strojevi (bušilice, transportni sustavi)
·Industrijske hidraulične preše
·Sustavi za podizanje teških tereta i rukovanje materijalima
Prednosti
· Otpornost na visoki pritisak
·Dugi vijek trajanja u teškim uvjetima
·Izvrsna obradivost za proizvodnju cilindara
· Vrhunska ravnost za kretanje klipa
·Kompatibilno s procesima brušenja i SRB dorade
