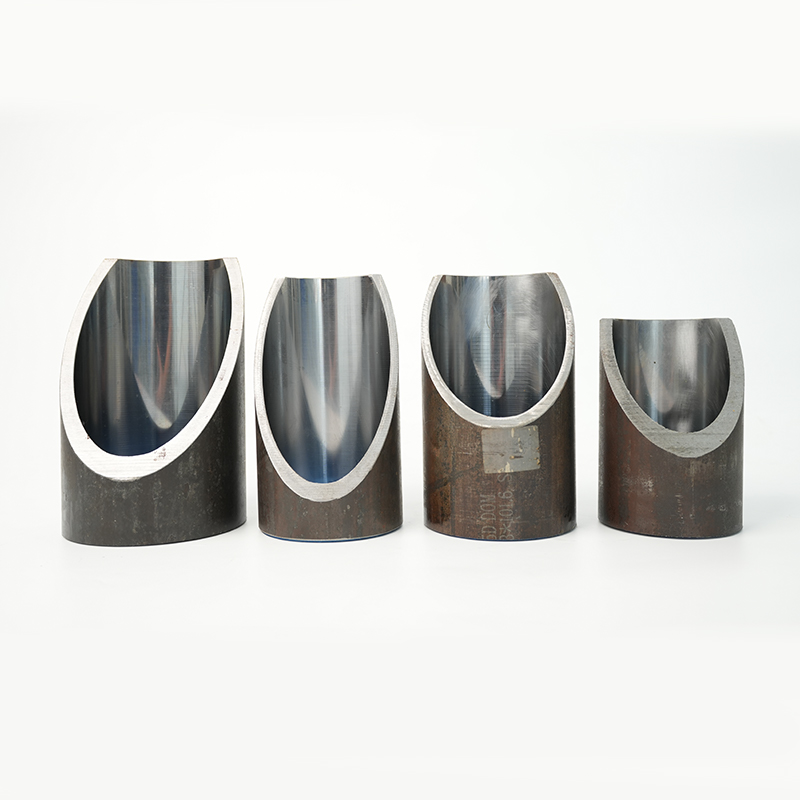

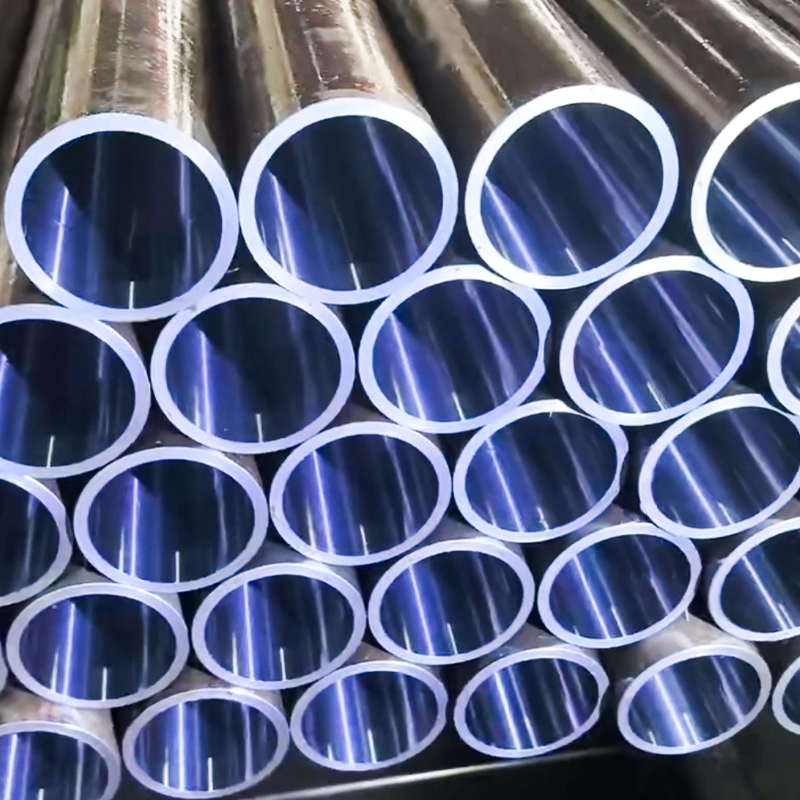

Naše brušene i brušene i brušene valjkom (SRB) cijevi – ASTM A519 su precizno hladno vučene bešavne (CDS) čelične cijevi obrađene kako bi se postigao završni unutarnji promjer poput zrcala. S tolerancijama do H8 i površinskom hrapavošću od samo Ra 0,4 μm, ove su cijevi idealne za bačve hidrauličkih cilindara koje zahtijevaju nisko trenje, dug životni vijek brtve i visoku otpornost na habanje.
Dizajnirane za sjevernoamerička i međunarodna tržišta koja slijede standarde ASTM, ove se cijevi naširoko koriste u građevinskim, industrijskim, poljoprivrednim i automobilskim hidrauličkim sustavima.
Tipične vrste čelika
·ST52 – dobra mehanička čvrstoća, obradivost i zavarljivost
·20MnV6 – mikrolegirani čelik za visoku otpornost na trošenje i žilavost
·27SiMn – legirani čelik visoke čvrstoće za hidrauličke cilindre za teške uvjete rada
·Druge ocjene dostupne na zahtjev (ASTM A519 1020, 1026, DOM)
Uobičajene veličine (OD × WT × ID)
·Ø40 mm × 5 mm (ID Ø30 mm)
·Ø63,5 mm × 6 mm (ID Ø51,5 mm)
·Ø90 mm × 8 mm (ID Ø74 mm)
·Ø100 mm × 10 mm (ID Ø80 mm)
·Ø125 mm × 12,5 mm (ID Ø100 mm)
·Ø150 mm × 15 mm (ID Ø120 mm)
Imperial veličine (inčne DOM cijevi) dostupne su na zahtjev.
Tehničke specifikacije
· Standardno: ASTM A519 Tip 5 / DOM cijevi
·Stanje: Hladno vučeni bešavni, brušeni ili SRB
· ID tolerancija: H8 (ili čvršće na zahtjev)
· Završna obrada površine: Ra ≤ 0,4 μm (honirano), Ra ≤ 0,2 μm (SRB)
· Ravnost: ≤ 0,3 mm/m
· Zaobljenost: ≤ 0,03 mm
Proces proizvodnje
1. ASTM A519 Proizvodnja bešavnih cijevi – bušenje i vruće valjanje
2. Hladno izvlačenje preko trna (DOM) – poboljšava točnost dimenzija i mehanička svojstva
3. Toplinska obrada / normalizacija – osigurava stabilnost unutarnje strukture
4. Honanje – precizna abrazivna obrada za postizanje glatke ID
5. Skidanje i brušenje valjkom (SRB) – izborni zrcalni završetak za ultra-niski Ra
6. Inspekcija – provjere dimenzija, ravnosti, zaobljenosti i završne obrade površine
Ključne značajke i prednosti
·Izuzetno glatki ID za dugotrajne brtve i klipove
·Visoka dimenzijska točnost (H8) za pouzdanu montažu cilindra
·Dostupan u izbrušenoj i SRB završnoj obradi
·Isplativo rješenje za srednje do visokotlačne hidrauličke cilindre
·Kompatibilan s metričkim i imperijalnim standardima
Prijave
· Hidraulički cilindri u građevinarstvu, poljoprivredi i industrijskim strojevima
· Bačve pneumatskih cilindara
· Teška oprema za dizanje
· Strojevi za prešanje i industrijska automatizacija
