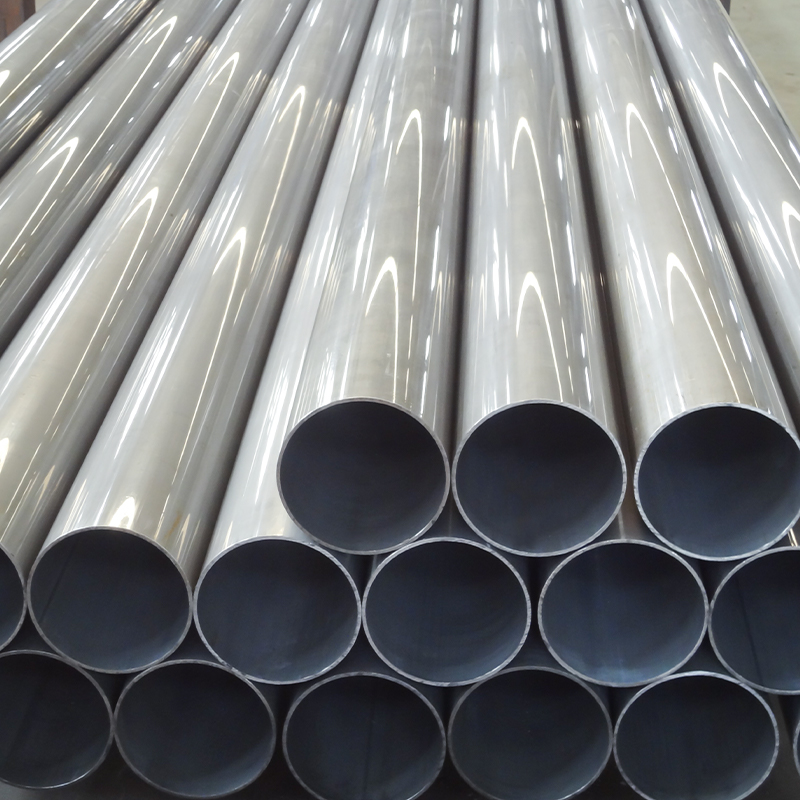

Hladno vučena zavarena čelična cijev (CDW) – DIN 2393 | ASTM A513 (ST37-2, ST52-3)
Visokoprecizne CDW čelične cijevi za hidraulične, automobilske i industrijske primjene
Suao Metal isporučuje vrhunske hladno vučene zavarene (CDW) čelične cijevi proizvedene prema standardima DIN 2393a i ASTM A513, dostupne u stupnjevima ST37-2 i ST52-3. Naše precizno konstruirane cijevi pružaju vrhunsku čvrstoću, niske tolerancije i izvrsnu završnu obradu površine—idealne za zahtjevne industrijske primjene.
Ključne značajke i prednosti
· Hladno vučena preciznost – Poboljšava mehanička svojstva (veća vlačna čvrstoća, poboljšana tvrdoća).
· Stroga usklađenost – Zadovoljava specifikacije DIN 2393 (Njemačka) i ASTM A513 (SAD).
· Završna obrada glatke površine – Bez srha, spreman za strojnu obradu, premazivanje ili zavarivanje.
· Širok raspon materijala – ST37-2 (ekvivalent S235JR) za zavarljivost & ST52-3 (ekvivalent S355JR) za aplikacije s visokim opterećenjem.
· Prilagođene veličine – Dostupan u različitim OD, debljinama stjenke i duljinama kako bi odgovarao vašim zahtjevima.
Uobičajene aplikacije
· Hidraulički i pneumatski sustavi (cijevi cilindra, komponente aktuatora)
· Automobilski dijelovi (šasija, prijenos, vodovi za gorivo)
· Strojevi i ležajevi (valjci transportera, čahure, osovine)
· Građevinarstvo i strukturno inženjerstvo (skele, potporni okviri)
Standardnoi i ekvivalentne ocjene
| Standard | Ocjena | Ključna svojstva | Ekvivalentne ocjene |
| DIN 2393 | ST37-2 | Nizak ugljik, dobra sposobnost oblikovanja | S235JR (EN), Q235B (GB) |
| DIN 2393 | ST52-3 | Visoka čvrstoća, nosivost | S355JR (EN), Q355B (GB) |
| ASTM A513 | Tip 5 (ERW) | Zavaren električnim otporom | AISI 1018, 1026 |
Visokoprecizne CDW cijevi do 299 mm OD – dostupne prilagođene veličine
Kompletan raspon veličina
| Vanjski promjer (OD) | Debljina stijenke | Standardna duljina | Tolerancija | Ocjenas Available |
| 8 mm - 30 mm | 0,8 mm - 3,0 mm | 2m - 12m | h9 (DIN 2393) | ST37-2, ST52-3 |
| 32 mm - 60 mm | 1,2 mm - 5,0 mm | 2m - 12m | h10 | ST37-2, ST52-3 |
| 63 mm - 120 mm | 1,5 mm - 8,0 mm | 2m - 12m | h11 | ST37-2, ST52-3 |
| 121 mm - 180 mm | 2,0 mm - 12,0 mm | 2m - 12m | h11 | ST52-3 |
| 182 mm - 299 mm | 3,0 mm - 20,0 mm | 2m - 12m | h12 | ST52-3 |
Ključne napomene:
· Sve cijevi su u skladu s DIN 2393 dio 1/2 i ASTM A513 tip 5
· Dostupne su posebne veličine s OD 300-450 mm (primjenjuje se MOQ)
· Prilagođene duljine do 12 metara za strukturalne primjene
· Hrapavost površine: Ra ≤ 1,6 μm (ostvarivo sekundarnom obradom)
Napredni proizvodni proces
Priprema materijala
· Hladno valjane čelične trake (DIN EN 10139)
· Kemijski sastav provjeren spektrometrom
Visokofrekventno zavarivanje
· ERW proces na frekvenciji od 400 kHz
· Zavareni šav žaren za jednoliku mikrostrukturu
Postupak hladnog izvlačenja
· Višefazno izvlačenje pomoću matrica od volfram-karbida
· 15-30% smanjenja poprečnog presjeka po prolazu
· Srednje žarenje (650-750°C) između izvlačenja
Završna obrada
· Rotacijsko ravnanje (±0,1 mm/m ravnosti)
· Ultrazvučno ispitivanje (100% pokrivenost)
· Fosfatiranje/uljenje za zaštitu od korozije
Tehnička usporedba: ST37-2 vs ST52-3
| Vlasništvo | ST37-2 (DIN 2393) | ST52-3 (DIN 2393) | ASTM A513 ekvivalent |
| Granica tečenja | ≥235 MPa | ≥355 MPa | Tip 5 (1018) |
| Vlačna čvrstoća | 340-470 MPa | 490-630 MPa | Tip 5 (1026) |
| Istezanje (A₅) | ≥23% | ≥20% | - |
| Ispitivanje udarom | 20°C | -20°C | - |
| Sadržaj ugljika | ≤0,17% | ≤0,20% | - |
Tipične primjene
· ST37-2: Okviri namještaja, transportni valjci, lake konstrukcijske komponente
· ST52-3: Hidraulički cilindri, kamionske šasije, kranovi kranova
· Posebna upotreba: Pneumatski sustavi (ISO 7180), automobilski sigurnosni dijelovi
Zašto odabrati naše CDW cijevi?
· Dvostruka certifikacija: U skladu s DIN i ASTM standardima
· Mega inventar: 8.000 tona u skladištima
Posebne usluge:
1. ID/OD brušenje (±0,01 mm preciznost)
2. Pocinčavanje (prevlaka do 20 μm)
3. Lasersko rezanje za složene geometrije
