Brušena i SRB cijev – ASTM A513 ST52 / SAE 1026, zavarena (CDW), završna obrada ogledala za bačve hidrauličkih cilindara

Naše ASTM A513 hladno vučene zavarene (CDW) brušene i SRB cijevi su precizne -

Upit sada

Ove cijevi kombiniraju isplativost zavarenih cijevi s visokom preciznošću završne obrade, pružajući:

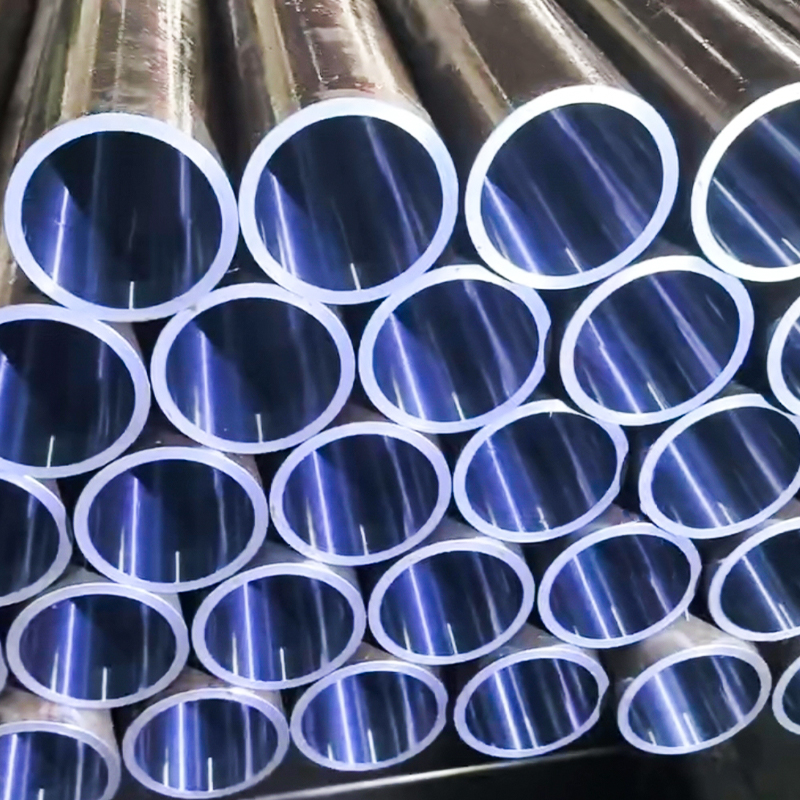

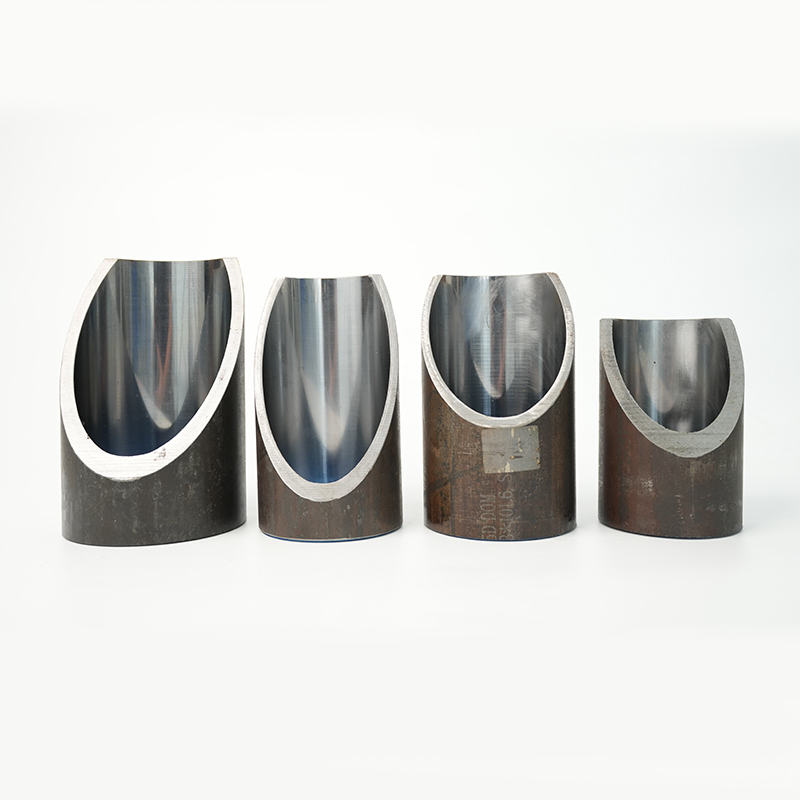

·Unutarnji provrt poput zrcala (Ra ≤ 0,4 μm za brušeni, Ra ≤ 0,2 μm za SRB)
·Uske dimenzijske tolerancije (H8)
·Izvrsna ravnost za pouzdan hod klipa

Idealan za srednjetlačne hidrauličke cilindre, industrijske strojeve, automobile i poljoprivredne primjene gdje je potrebna visokokvalitetna završna obrada provrta, ali nisu potrebne bešavne cijevi.

Tipične vrste čelika

·ST52 (ASTM A513 tip 5 DOM ekvivalent)
·SAE 1026 (DOM cijevi od ugljičnog čelika)
·Opcija: 1020 ili 1025 ovisno o mehaničkim zahtjevima

Uobičajene veličine (OD × WT × ID)

·Ø40 mm × 5 mm
·Ø50 mm × 6 mm
·Ø63,5 mm × 6,35 mm
·Ø76 mm × 7 mm
·Ø90 mm × 8 mm
·Ø100 mm × 10 mm

Prilagođene metričke i imperijalne veličine dostupne su na zahtjev.

Tehničke specifikacije

· Standardno: ASTM A513, tip 5 DOM cijevi, zavarene (CDW)
·Stanje: Hladno vučeno brušeno / SRB
· ID tolerancija: H8 (ili čvršće na zahtjev)
· Završna obrada površine: Ra ≤ 0,4 μm (honirano) / Ra ≤ 0,2 μm (SRB)
· Ravnost: ≤ 0,3 mm/m
· Zaobljenost: ≤ 0,03 mm

Proces proizvodnje

1. Proizvodnja šavnih cijevi – ERW od visokokvalitetnog čelika
2. Hladno izvlačenje preko trna (DOM) – poboljšava točnost dimenzija i mehanička svojstva
3. Toplinska obrada / normalizacija – poboljšava integritet zavara
4. Honanje – precizna abrazivna završna obrada za Ra ≤ 0,4 μm
5. Skidanje i brušenje valjkom (SRB) – opcionalna završna obrada ID ogledala Ra ≤ 0,2 μm
6. Inspekcija – provjera dimenzija, ravnosti, okruglosti i hrapavosti površine

Ključne značajke i prednosti

·Isplativa alternativa bešavnim cijevima za srednjetlačne cilindre
·Visoka preciznost H8 tolerancija za pouzdanu montažu
·Završni završetak provrta poput zrcala za produljeni vijek trajanja brtve i klipa
·Dostupan u brušenoj ili SRB završnoj obradi
·Metričke i imperijalne veličine isporučene

Prijave

·Hidraulički cilindri za građevinske i poljoprivredne strojeve
· Pneumatske cijevi cilindra
· Oprema za rukovanje materijalom i dizanje
·Industrijske hidraulične preše
·Hidraulički sustavi za automobile i mobilne strojeve
