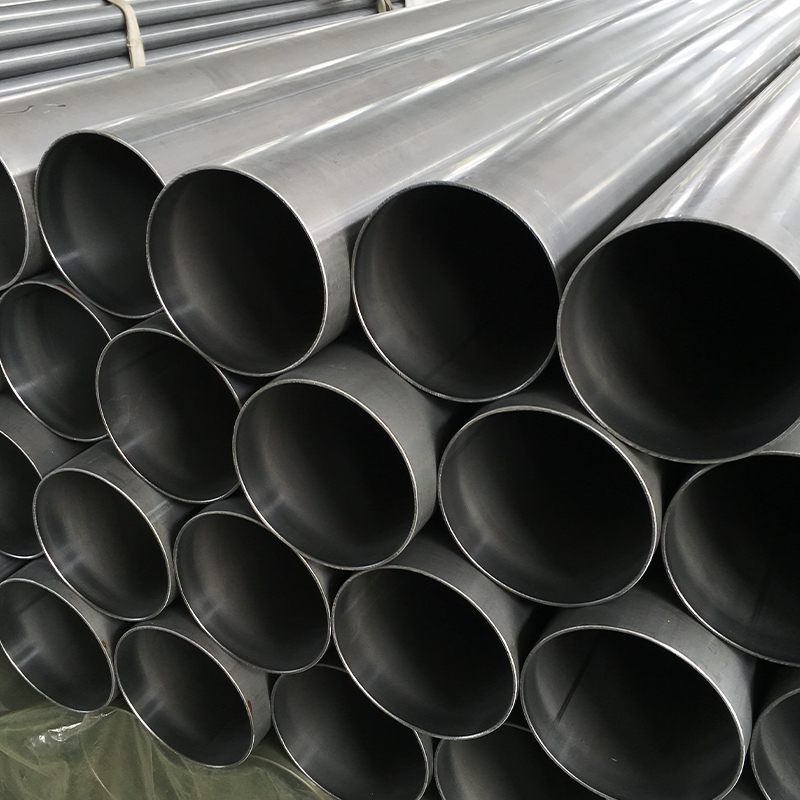

Hladno vučena zavarena cijev velikog promjera tankog zida – Ø100×1 mm Precizna tankostjena cijev za lagane konstrukcijske primjene Specifikacije proizvoda
Hladno vučena zavarena cijev velikog promjera tankog zida – Ø100×1 mm Precizna tankostjena cijev za lagane konstrukcijske primjene Specifikacije proizvoda
| Parametar | Specifikacija | Tolerancija |
| Vanjski promjer (OD) | 100 mm (±0,15 mm) | DIN 2393 h9 |
| Debljina stijenke | 1,0 mm (±0,05 mm) | DIN 2393 ±5% |
| Duljina | 1-7m (prilagođeno do 12m) | Ravnost ≤0,5 mm/m |
| Grade materijala | ST37-2 / ST52-3 / E355 | EN 10305-2 |
| Površinska obrada | Glatko (Ra ≤1,2 μm) | Po želji polirano |
Prošireni raspon veličina i specifikacije
| OD (mm) | Debljina stijenke (mm) | Standardnona duljina | Tolerancija | MOQ |
| 50-80 (prikaz, stručni). | 0,8-1,5 | 2-7m | ±0,10 mm | 200 kg |
| 82-120 (prikaz, ostalo). | 1,0-2,0 | 2-7m | ±0,15 mm | 150 kg |
| 121-180 (prikaz, ostalo). | 1,2-3,0 | 2-7m | ±0,20 mm | 100 kg |
| 182-250 (prikaz, ostalo). | 1,5-4,0 | 2-6m | ±0,25 mm | 50 kg |
| 251-299 (prikaz, ostalo). | 2,0-5,0 | 2-6m | ±0,30 mm | 30 kg |
Ključne napomene:
· Sve veličine dostupne u ST37-2, ST52-3, E355
· Prilagođene duljine do 12 m (ravnina ≤1 mm/m)
· Dostupne posebne tolerancije (±0,05 mm zid, ±0,03 mm OD)
Konkurentska prednost
| Parametar | Naša Tube | Industrijski standard | Bešavna cijev |
| OD tolerancija | ±0,1 mm | ±0,30 mm | ±0,50 mm |
| Zidna varijacija | ±2% | ±10% | ±8% |
| Vrijeme isporuke | 2-3 tjedna | 4-6 tjedana | 6-8 tjedana |
Ključne prednosti
· 40% smanjenja težine u odnosu na standardne zidne cijevi
· Spremno za zavarivanje – čista površina bez oksida (Sa 2,5)
· Sljedivost serije – Potpuni certifikat EN 10204 3.1
Rješenja za pakiranje
| Vrsta | Kapacitet | Posebne značajke |
| VMI regali | 200 cijevi | RFID praćenje, JIT dostava |
| Kutije protiv drobljenja | 50 cijevi | Kontrolirana vlažnost |
| Eko paketi | 100 cijevi | PET trake koje se mogu reciklirati |
Proizvodni proces
1. Odabir materijala
·Hladno valjana čelična traka (EN 10139) s kontroliranom kemijom
·Površina očišćena ultrazvukom (standard Sa 2,5)
2. Precizno zavarivanje
·Visokofrekventno indukcijsko zavarivanje (400kHz)
·Linijsko žarenje šava za jednoliku strukturu zrna
3. Hladno crtanje
·Postupak izvlačenja u 3 faze sa smanjenjem od 18%.
·Poseban oslonac trna za cjelovitost tankih stijenki
4. Kontrola kvalitete
·100% ispitivanje vrtložnim strujama (EN 10246-1)
· Mjerenje laserskim mikrometrom (±0,02 mm)
·Hidrostatičko ispitivanje (opcionalno, do 150 bara)
Tehnička usporedba
| Značajka | Naša cijev Ø100×1 mm | Standardna CDW cijev |
| Konzistencija zida | ±0,03 mm | ±0,10 mm |
| Ovalnost | ≤0,1% OD | ≤0,3% OD |
| Granica tečenja | 20% više | Standard |
| Hrapavost površine | Ra 0,8-1,2 μm | Ra 1,5-2,5 μm |
Ključne prednosti
· Ušteda težine: 30% lakši od konvencionalnih cijevi
· Precizno pristajanje: Idealan za teleskopske sklopove
· Isplativo: 15-20% jeftinije od bešavnih alternativa
· Spremno za upotrebu: Nije potrebna sekundarna strojna obrada
Tipične primjene
· Zrakoplovne komponente (nekritične strukture)
· Okviri medicinske opreme
· Sustavi za montažu solarnih panela
· Izložbene izložbene arhitekture
· Robotski kanali za ruke
Mogućnosti pakiranja
| Vrsta | Količina po paketu | zaštita |
| Drveni sanduk | 50 cijevi | Vodootporni omot |
| Paket čeličnih traka | 100 cijevi | Čuvari rubova |
| Prilagođeni VMI stalak | 200 cijevi | RFID oznaka |
Kontaktirajte naše stručnjake za tanke zidove:
·[Gumb] Zahtjev za besplatni uzorak (duljina 2 m)
·[Button] Dobijte MOQ cijene
Suao je profesionalni proizvođač visokopreciznih hladno vučenih čeličnih cijevi, hidrauličnih cijevi i cijevi za mehaničke konstrukcije, koji integrira istraživanje i razvoj, proizvodnju, inspekciju i globalnu prodaju. Upravljamo s dva velika proizvodna pogona površine preko 36.000 četvornih metara, s više od 200 zaposlenika i godišnjom proizvodnjom od 50.000+ tona, opskrbljujući kupce na glavnim industrijskim tržištima diljem svijeta. Kao Dobavljači CDW čelična cijev velikog promjera tankog zida Ø100*1, naše integrirane proizvodne mogućnosti uključuju hladno vučenje, toplinsku obradu, ravnanje, završnu obradu, rezanje, skošenje i površinsku obradu. One su podržane punim rasponom napredne opreme za nerazorna ispitivanja, kemijsku analizu i online praćenje dimenzija – osiguravajući da svaka cijev zadovoljava stroge standarde kvalitete. Kontinuirano ulažemo u automatizaciju i pametne proizvodne sustave kako bismo omogućili fleksibilnu proizvodnju s visokom mješavinom i malim količinama. Prilagođeno CDW čelična cijev velikog promjera tankog zida Ø100*1. Naši proizvodi široko se koriste u građevinskim strojevima, hidrauličkim sustavima, automobilskim dijelovima, energiji vjetra, brodogradnji, željeznicama te sektorima nafte i plina. S certifikatima ISO 9001, ISO 14001, CE i RoHS, Hongli je više od proizvođača – mi smo pouzdani dugoročni partner za globalne industrijske klijente.
