Pregled

Transformirajte svoje transportne sustave s našim EN 10305-3 preciznim transportnim valjkastim cijevima u klasama E235, E195, E220, E275, E355 i čelicima industrijskim standardima (npr. ASTM A513 1008, 1010, 1015, 1020, 1026, AISI 304, 316, 430). Dostupan u veličinama od Ø30 do 114,3 mm (1,181–4,500 inča) vanjskog promjera (OD) i 1 do 3 mm (0,039–0,118 inča) debljine stijenke (WT), uključujući veličine ključeva kao što su Ø60,3 x 2,0 mm (2,374 x 0,079 inča) i Ø48,3 x 2,0 mm (1,902 x 0,079 inča), ove ERW čelične cijevi isporučuju neusporedivu preciznost, izdržljivost i ekonomičnost za pokretne valjke u logistici, proizvodnji i skladištenju. Projektirani za glatki rad i visoku nosivost, osiguravaju pouzdane performanse u sustavima za rukovanje materijalima, s minimalnom sekundarnom upotrebom u strukturalnim primjenama.

Zašto odabrati naše transportne valjkaste cijevi?

·Precizno inženjerstvo: Vrste kao što su E235, E355 i AISI 304 nude granice razvlačenja od 195–355 N/mm², što je idealno za precizne cijevi za rukovanje materijalima.
· Uske tolerancije: Precizne dimenzije (npr. Ø60,3 mm/2,374 inča OD ±0,08 mm, 2,0 mm/0,079 inča WT ±10%) osiguravaju besprijekornu montažu valjka.
· Završna obrada glatke površine: Čiste, ujednačene površine smanjuju trenje, povećavajući rad valjaka i dugovječnost.
· Visoka nosivost: ERW i konstrukcija od nehrđajućeg čelika podržava zahtjevne primjene, od laganih do valjaka za teške uvjete rada.
·Globalne standardne veličine: Veličine poput Ø60,3 x 2,0 mm (2,374 x 0,079 inča), Ø48,3 x 2,0 mm (1,902 x 0,079 inča) i Ø114,3 x 3,0 mm (4,500 x 0,118 inča) zadovoljavaju svjetske potrebe pokretnih traka.
· Isplativa svestranost: E235, E195 i drugi razredi daju vrhunske performanse po konkurentnim cijenama.

Uobičajene vrste čelika za valjke transportera

Naše EN 10305-3 transportne valjkaste cijevi dostupne su u više vrsta čelika, uz druge standarde, kako bi zadovoljile različite zahtjeve rukovanja materijalom:

·E235 (EN 10305-3): Čelik s niskom razinom razvlačenja: 235 N/mm², vlačna čvrstoća: 340–480 N/mm²) s izvrsnom zavarljivošću, idealan za srednje opterećene valjke (npr. Ø60,3 x 2,0 mm / 2,374 x 0,079 inča) u logistici i proizvodnji.
·E195 (EN 10305-3): Čelik s niskim udjelom ugljika (napon razvlačenja: 195 N/mm², vlačna čvrstoća: 320–460 N/mm²) za lagane valjke u rukovanju malim paketima (npr. Ø33,7 x 1,5 mm / 1,327 x 0,059 inča).
·E220 (EN 10305-3): Čelik s ultra niskim udjelom ugljika (granica razvlačenja: 220 N/mm², vlačna čvrstoća: 330–470 N/mm²) za ultra lagane valjke u primjenama s malim opterećenjem (npr. Ø42,4 x 1,5 mm / 1,669 x 0,059 inča).
·E275 (EN 10305-3): Umjerena čvrstoća (napon tečenja: 275 N/mm², vlačna čvrstoća: 410–550 N/mm²) za srednje do teške valjke u industrijskim transporterima (npr. Ø76,1 x 2,0 mm / 2,996 x 0,079 inča).
·E355 (EN 10305-3): Čelik visoke čvrstoće (napon razvlačenja: 355 N/mm², vlačna čvrstoća: 490–630 N/mm²) za teške valjke u rudarskim ili industrijskim sustavima (npr. Ø89,0 x 2,5 mm / 3,504 x 0,098 inča).
·ASTM A513 1008: Čelik s ultra niskim udjelom ugljika (granica tečenja: ~275 N/mm², vlačna čvrstoća: ~340 N/mm²) za ekonomične, lagane valjke (npr. Ø38,0 x 1,5 mm / 1,496 x 0,059 inča).
·ASTM A513 1010: Čelik s niskom razinom razvlačenja: ~310 N/mm², vlačna čvrstoća: ~379 N/mm²) za valjke opće namjene u skladištu (npr. Ø50,8 x 2,1 mm / 2.000 x 0.083 inča).
·ASTM A513 1015: Uravnotežena čvrstoća (napon tečenja: ~345 N/mm², vlačna čvrstoća: ~414 N/mm²) za srednje opterećene valjke u automobilskoj industriji i logistici (npr. Ø48,3 x 2,0 mm / 1,902 x 0,079 inča).
·ASTM A513 1020: Veća čvrstoća (napon tečenja: ~379 N/mm², vlačna čvrstoća: ~448 N/mm²) za srednje opterećene valjke u industrijskim postavkama (npr. Ø76,2 x 3,0 mm / 3000 x 0,120 inča).
·ASTM A513 1026: Visoka čvrstoća (napon razvlačenja: ~448 N/mm², vlačna čvrstoća: ~517 N/mm²) za teške valjke pri rukovanju rasutim materijalom (npr. Ø101,6 x 4,0 mm / 4,000 x 0,156 inča).
·ASTM A500 stupanj B/C: Strukturni čelik (napon razvlačenja: 317–345 N/mm², vlačna čvrstoća: 400–427 N/mm²) za valjke velikog promjera s velikim opterećenjem (npr. Ø114,3 x 4,8 mm / 4,500 x 0,188 inča).
·AISI 304/316 (EN 1.4301/1.4401): Nehrđajući čelici za higijenska ili korozivna okruženja (npr. prerada hrane, kemijska postrojenja) s valjcima poput Ø50,0 x 1,5 mm (1,969 x 0,059 inča).
·AISI 430 (EN 1.4016): Feritni nehrđajući čelik za ekonomičnu otpornost na koroziju u polu-higijenskim primjenama (npr. Ø48,3 x 2,0 mm / 1,902 x 0,079 inča).|

Ovi razredi osiguravaju svestranost za lake, teške i specijalizirane pokretne aplikacije, u skladu s globalnim standardima.

Proces proizvodnje

Naše EN 10305-3 transportne valjkaste cijevi izrađene su za preciznost i izdržljivost:

1. Električno otporno zavarivanje (ERW): Čelične trake su zavarene i hladno oblikovane kako bi se postigle precizne dimenzije (npr. Ø60,3 x 2,0 mm / 2,374 x 0,079 inča), čime se osigurava visokokvalitetna ERW čelična transportna cijev.
2. Hladno oblikovanje: Poboljšava točnost dimenzija i kvalitetu površine za glatki rad valjka.
3. Toplinska obrada: Normalizirani (N) ili zavareni uvjeti (CR1, CR2) optimiziraju mehanička svojstva za rukovanje materijalom.
4. Završna obrada površine: Glatke, čiste površine, često nauljene ili fosfatirane, osiguravaju otpornost na koroziju i jednostavnost montaže.
5. Ispitivanje kvalitete: Provjere dimenzija, ispitivanje rastezanja i ispitivanje bez razaranja (npr. vrtložnim strujama) osiguravaju sukladnost sa standardima EN 10305-3.

Ovaj proces daje precizno zavarene cijevi optimizirane za performanse pokretnih valjaka.

Specifikacije materijala

ocjena: E235 (EN 10305-3), s opcijama za E195, E220, E275, E355 i druge (npr. ASTM A513 1008, 1010, 1015, AISI 304, 430)
Kemijski sastav (E235, maks. % osim ako nije navedeno):
· Ugljik (C): 0,17
·Silicij (Si): 0,35
·Mangan (Mn): 1,20
·Fosfor (P): 0,025
· Sumpor (S): 0,025
· Mehanička svojstva (E235, normalizirano, N):
·Jačina razvlačenja: 235 N/mm² (min.)
·Vlačna čvrstoća: 340–480 N/mm²
· Istezanje: 25% (min.)

Raspon veličina:

Vanjski promjer (OD): Ø30–114,3 mm (1.181–4.500 inča)
Debljina stijenke (WT): 1–3 mm (0,039–0,118 inča)
duljina: Nasumično (1000–12000 mm / 3,3–40 stopa) ili prilagođeno
Uobičajene veličine za transportne valjke (OD x ŠT, metrički):
·Ø33,7 x 1,5 mm (1,327 x 0,059 inča, ultra lagani transportni valjci)
·Ø38,0 x 1,5 mm (1,496 x 0,059 inča, lagani pokretni valjci)
·Ø42,4 x 1,5 mm (1,669 x 0,059 inča, lagani pokretni valjci)
·Ø48,3 x 2,0 mm (1,902 x 0,079 inča, standardni transportni valjci)
·Ø50,0 x 1,5 mm (1,969 x 0,059 inča, standardni transportni valjci)
·Ø60,3 x 2,0 mm (2,374 x 0,079 inča, transportni valjci srednjeg opterećenja)
·Ø63,5 x 2,0 mm (2,500 x 0,079 inča, transportni valjci srednjeg opterećenja)
·Ø76,1 x 2,0 mm (2,996 x 0,079 inča, industrijski transportni valjci)
·Ø89,0 x 2,5 mm (3,504 x 0,098 inča, transportni valjci za teške uvjete rada)
·Ø101,6 x 2,5 mm (4000 x 0,098 inča, rukovanje materijalom visokog kapaciteta)
·Ø108,0 x 3,0 mm (4,252 x 0,118 inča, valjci velikog kapaciteta za teške uvjete rada)
·Ø114,3 x 3,0 mm (4,500 x 0,118 inča, valjci velikog kapaciteta za teške uvjete rada)
Tolerancije (prema EN 10305-3):
·OD (≤80 mm): ±0,08 mm; (>80–114,3 mm): ±0,15%
·WT: ±10%
·Duljina: ±3 mm za rezane duljine
· Uvjeti isporuke: normalizirani (N), zavareni (CR1, CR2)
· Uvjeti površine: glatka, čista ili premazana (nauljena/fosfatirana) za otpornost na koroziju

Prijave

Naše EN 10305-3 E235, E195, E220, E275, E355 i druge precizne cijevi (npr. Ø60,3 x 2,0 mm / 2,374 x 0,079 inča) dizajnirane su za:

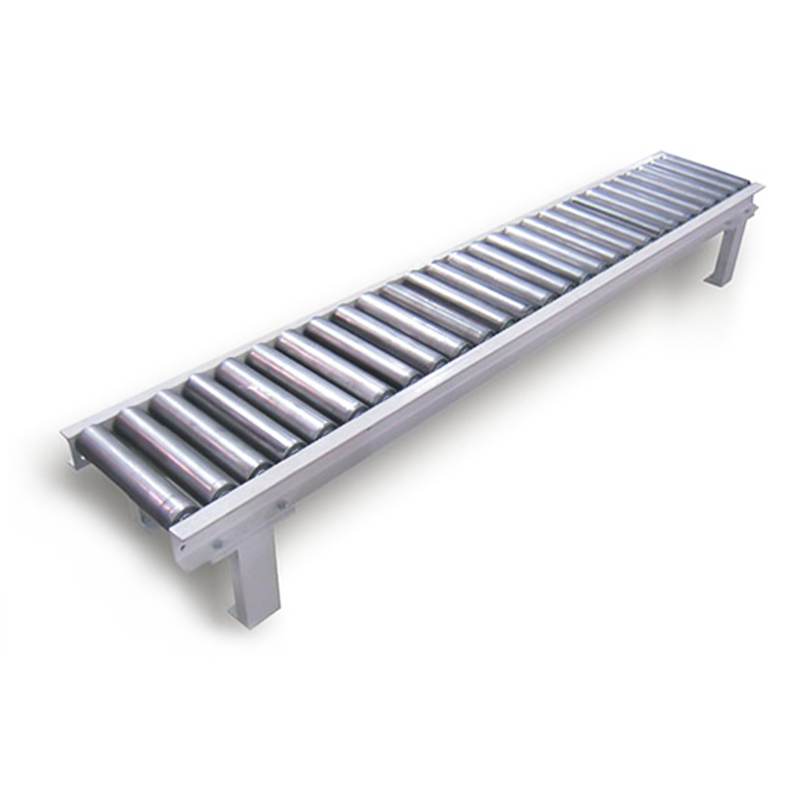

Transportni valjci: Visokoučinkovite cijevi za sustave rukovanja materijalom u:
1. Logistika: Skladišta, distribucijski centri (E235, Ø60,3 x 2,0 mm; E195, E220, Ø33,7 x 1,5 mm za lagane valjke).
2. Proizvodnja: Montažne linije, proizvodnja automobila (E275, Ø48,3 x 2,0 mm; E355, Ø89,0 x 2,5 mm za valjke za teške uvjete rada).
3. Industrijski: Rudarstvo, rukovanje rasutim materijalom (E355, ASTM A500 Grade B/C, Ø114,3 x 3,0 mm za valjke velikog kapaciteta).
4. Higijensko okruženje: Prerada hrane, farmaceutski proizvodi (AISI 304/316/430, Ø50,0 x 1,5 mm ili Ø48,3 x 2,0 mm za otpornost na koroziju).
5. Sekundarne aplikacije (ograničena upotreba):
· Strukturne komponente (npr. lagani okviri s E235, ASTM A500).
· Cijevi za namještaj (npr. police, police s E195, E220, AISI 430).

Osiguranje kvalitete

Sve E235, E195, E220, E275, E355 i druge cijevi u skladu su s EN 10305-3 ili relevantnim standardima (npr. ASTM A513, A500). Potvrde o ispitivanju prema DIN EN 10204 3.1 potvrđuju kemijski sastav, mehanička svojstva i točnost dimenzija. Ispitivanje vrtložnim strujama, ispitivanje izravnavanja i inspekcija površine osiguravaju vrhunske performanse cijevi za rukovanje materijalima.

Oslobodite svoju učinkovitost pokretne trake

·Optimizirano za rolere: Veličine poput Ø60,3 x 2,0 mm (2,374 x 0,079 inča), Ø48,3 x 2,0 mm i Ø114,3 x 3,0 mm, s stupnjevima E235 do AISI 430, osiguravaju preciznost i izdržljivost.
· Usklađenost s globalnim standardima: EN 10305-3, ASTM A513 i opcije od nehrđajućeg čelika zadovoljavaju potrebe svjetskog tržišta.
· Fleksibilna opskrba: Zalihe standardnih veličina i prilagodljivih duljina za vaše potrebe pokretne trake.
· Stručno vodstvo: Naš tim pomaže vam odabrati idealan stupanj i veličinu za maksimalnu učinkovitost.
