EN 10305-2 Precizno zavarena cijev pogonskog vratila – E355, E235, E420, E275 (Ø60 x 3,5 mm & 50–219 mm)

Upit sada

Pregled

Unaprijedite svoje projekte s našim EN 10305-2 precizno zavarenim cijevima pogonske osovine u stupnjevima E355, E235, E420 i E275. Dostupne u veličinama od Ø50 do 219 mm (1,969–8,622 inča) vanjskog promjera (OD) i 1 do 5 mm (0,039–0,197 inča) debljine stijenke (WT), uključujući robusne Ø60 x 3,5 mm (2,362 x 0,138 inča), ove zavarene cijevi visoke čvrstoće daju iznimne performanse za automobile i industrijski prijenos električne energije. Projektirani za učinkovit prijenos okretnog momenta, osiguravaju izdržljivost u pogonskim osovinama za automobile, kamione i teške strojeve, s minimalnom sekundarnom upotrebom u cilindrima i valjcima.

Zašto odabrati naše cijevi pogonske osovine?

· Izvedba visoke čvrstoće: Klase E355, E235, E420 i E275 nude čvrstoću razvlačenja do 470 N/mm², idealne za automobilske pogonske cijevi i industrijske prijenose energije.
· Tolerancije preciznosti: Uske tolerancije (npr. Ø60 mm/2,362 inča OD ±0,15%, 3,5 mm/0,138 inča WT ±10%) osiguravaju besprijekornu integraciju u sklopove pogonskog vratila.
· Vrhunska otpornost na umor: Postupak hladno vučenog zavarivanja (CDW) povećava izdržljivost, smanjujući trošenje u okruženjima s visokim zakretnim momentom.
· Završna obrada glatke površine: Čiste, ujednačene površine smanjuju trenje, povećavajući rad pogonske osovine i dugovječnost.
·Globalne standardne veličine: Uobičajene veličine kao što su Ø60 x 3,5 mm (2,362 x 0,138 inča) i Ø180 x 3 mm (7,087 x 0,118 inča), unutar Ø50–219 mm, zadovoljavaju automobilske i industrijske potrebe.
· Isplativa pouzdanost: Visokokvalitetni ugljični čelici pružaju vrhunske performanse po konkurentnim cijenama.

Proces proizvodnje

Naše EN 10305-2 precizno zavarene cijevi pogonskog vratila izrađene su za izvrsnost:

1. Hladnovučeno zavareno (CDW): Čelične trake zavarene su i hladno izvučene kako bi se postigle precizne dimenzije (npr. Ø60 x 3,5 mm/2,362 x 0,138 inča), čime se povećava čvrstoća i kvaliteta površine za precizno zavarene cijevi.
2. Toplinska obrada: Normalizirajući (N) ili hladno vučeni (C, LC) uvjeti optimiziraju mehanička svojstva za prijenos momenta.
3. Završna obrada površine: Glatke, čiste površine, često nauljene ili fosfatirane, osiguravaju otpornost na koroziju i jednostavnost montaže.
4. Ispitivanje kvalitete: Provjere dimenzija, ispitivanje rastezanja i ispitivanje bez razaranja (npr. vrtložnim strujama) osiguravaju usklađenost sa standardima EN 10305-2.
Ovaj proces daje zavarene cijevi visoke čvrstoće optimizirane za primjene pogonskog vratila.

Ocjene materijala

Naše cijevi pogonskog vratila dostupne su u stupnjevima E355, E235, E420 i E275, a svaka je prilagođena za prijenos snage:

Usporedba kemijskog sastava (maks. % osim ako nije navedeno)

Ocjena	Ugljik (C)	Silicij (Si)	mangan (Mn)	fosfor (P)	Sumpor (S)
E235	0.17	0.35	1.20	0.025	0.025
E275	0.21	0.35	1.40	0.025	0.025
E355	0.22	0.55	1.60	0.025	0.025
E420	0,16–0,22	0.50	1.70	0.025	0.020

Napomena: E420 može sadržavati legirajuće elemente (npr. Nb, V, Ti) do 0,12% ukupno.

Usporedba mehaničkih svojstava (hladno vučeno, C)

Ocjena	Granica tečenja (N/mm², min)	Vlačna čvrstoća (N/mm²)	Istezanje (%, min.)
E235	235	340–480 (prikaz, stručni).	25
E275	275	410–550 (prikaz, stručni).	23
E355	355	490–630 (prikaz, stručni).	22
E420	420	520–670 (prikaz, stručni).	19

Napomena: Svojstva su za hladno vučeno (C) stanje, idealno za pogonska vratila. Ostali uvjeti (npr. N, LC) variraju u čvrstoći ili duktilnosti.

Uvjeti isporuke

·Hladno vučeno (C): Maksimalna čvrstoća i preciznost, idealno za cijevi pogonskog vratila automobila (npr. Ø60 x 3,5 mm).
·Hladno vučeno i bez stresa (LC): Poboljšana mogućnost oblikovanja za komponente pogonskog vratila koje zahtijevaju daljnju obradu.
·Normalizirano (N): Toplinski obrađeno za ujednačena svojstva, pogodno za standardna pogonska vratila.
·Kao zavareno (W): Isplativa opcija za manje zahtjevne pogonske osovine.

Opisi ocjena

·E235: Niskougljični čelik s izvrsnom zavarljivošću, idealan za ekonomične pogonske osovine u lakim vozilima.
·E275: Uravnotežena čvrstoća i sposobnost oblikovanja, savršena za srednje opterećene pogonske osovine u automobilskim aplikacijama.
·E355 : Veća čvrstoća za zahtjevna pogonska vratila u automobilima i kamionima, nudeći vrhunsku otpornost na zamor.
·E420: Čelik visoke čvrstoće s povećanom žilavošću, idealan za pogonska vratila za teške uvjete rada u industrijskim strojevima.

Specifikacije

Standardno: EN 10305-2 (hladnovučene zavarene precizne čelične cijevi)

Raspon veličina:

·Vanjski promjer (OD): Ø50–219 mm (1,969–8,622 inča)
· Debljina stijenke (WT): 1–5 mm (0,039–0,197 inča)
·Duljina: Nasumična (1000–12000 mm / 3,3–40 stopa) ili prilagođeni kroj
Uobičajene veličine za pogonske osovine (OD x ŠT, metrički):

· Ø60 x 3,5 mm (2,362 x 0,138 inča, pogonske osovine za automobile srednjeg opterećenja)
· Ø76 x 3 mm (2,992 x 0,118 inča, pogonske osovine za automobile i laku industriju)
· Ø89 x 4 mm (3,504 x 0,157 inča, pogonske osovine za teška vozila)
· Ø114 x 4,5 mm (4,488 x 0,177 inča, pogonske osovine industrijskih strojeva)
· Ø168 x 5 mm (6,614 x 0,197 inča, industrijske primjene s velikim momentom)
· Ø180 x 3 mm (7,087 x 0,118 inča, pogonske osovine za teška industrijska i komercijalna vozila)
Tolerancije (prema EN 10305-2):

·OD (≤80 mm): ±0,15%; (>80–219 mm): ±0,20%
·WT: ±10%
·Duljina: ±3 mm za rezane duljine
·Uvjeti isporuke: hladno vučeno (C), hladno vučeno i bez naprezanja (LC), normalizirano (N), zavareno (W)
·Uvjeti površine: glatka, čista ili premazana (nauljena/fosfatirana) za otpornost na koroziju i jednostavnost sastavljanja.

Prijave

Naše EN 10305-2 E355, E235, E420 i E275 precizne cijevi (npr. Ø60 x 3,5 mm/2,362 x 0,138 inča) dizajnirane su za:

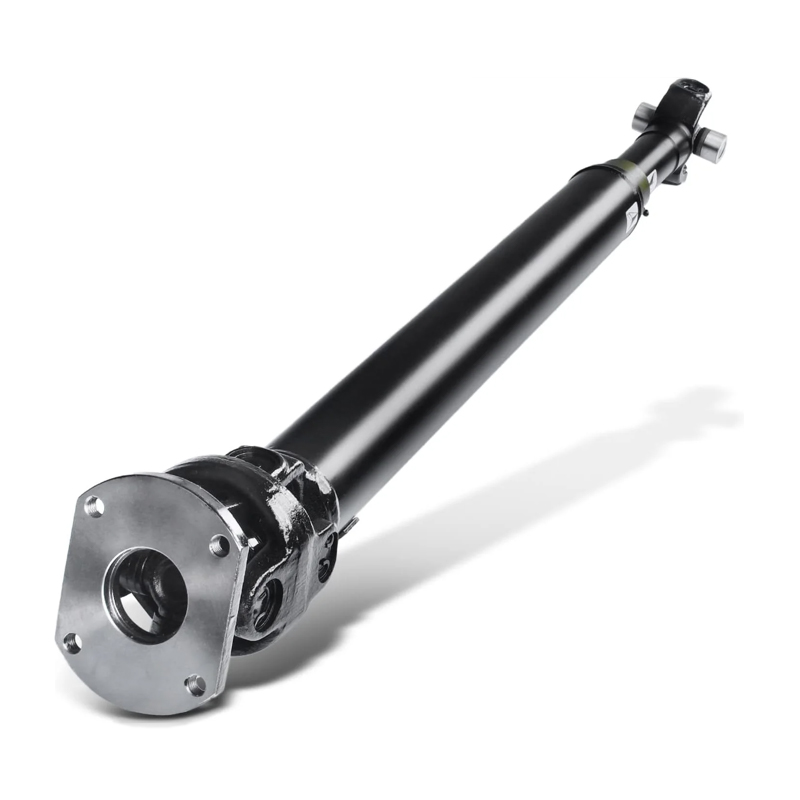

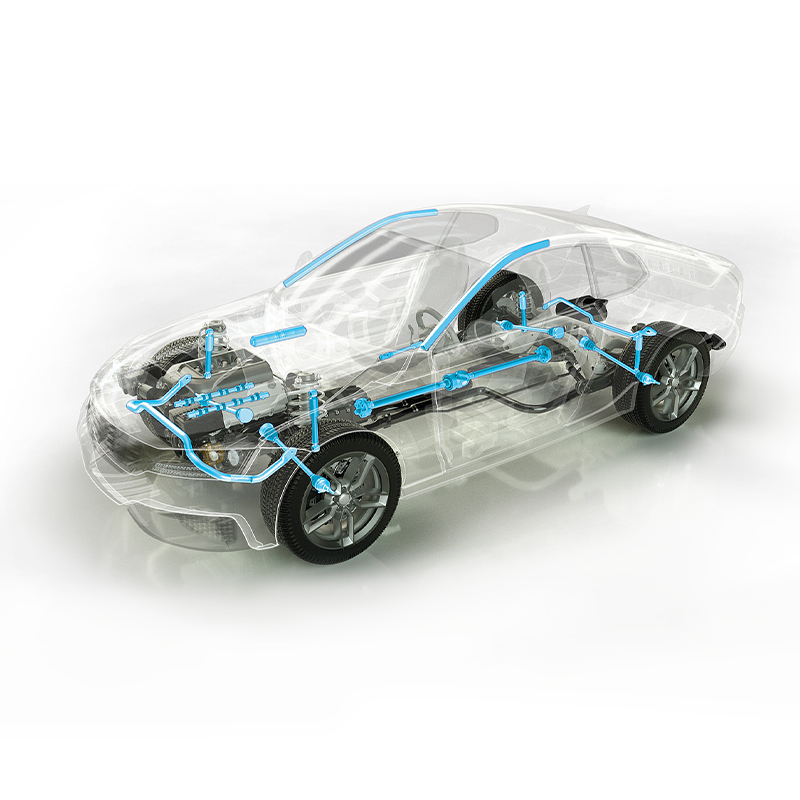

Pogonske osovine: Cijevi visokih performansi za pogonske osovine automobila (automobili, kamioni s Ø60 x 3,5 mm, Ø89 x 4 mm) i industrijske (strojevi s Ø114 x 4,5 mm, Ø180 x 3 mm). Klase E355 i E420 osiguravaju robustan prijenos okretnog momenta za precizne cijevi za OEM proizvođače automobila; E235 i E275 odgovaraju lakšim primjenama.
Sekundarne aplikacije (ograničena upotreba):

·Hidraulički/pneumatski cilindri (E355, E420 za visoki tlak; E235, E275 za standard).
·Pokretni valjci (E235, E275 za standardne; E355 za teške).
·Automobilske komponente (E355, E420).

Osiguranje kvalitete

Sve cijevi E355, E235, E420 i E275 u skladu su sa standardima EN 10305-2. Potvrde o ispitivanju prema DIN EN 10204 3.1 potvrđuju kemijski sastav, mehanička svojstva i točnost dimenzija. Ispitivanje vrtložnim strujama, ispitivanje spljoštenosti i inspekcija površine osiguravaju vrhunsku izvedbu cijevi za industrijski prijenos energije.

Pokrenite svoje projekte naprijed

·Prilagođeno za pogonske osovine: Uobičajene veličine kao što su Ø60 x 3,5 mm (2,362 x 0,138 inča) i Ø180 x 3 mm (7,087 x 0,118 inča), s uvjetima hladnog vučenja, optimiziraju performanse za prijenos energije.
· Usklađenost s globalnim standardima: EN 10305-2 osigurava pouzdanost i kvalitetu za svjetska tržišta.
· Fleksibilna opskrba: Opskrbljene standardne veličine i prilagodljive opcije za vaše potrebe pogonskog vratila.
· Stručno vodstvo: Naš tim pomaže vam odabrati savršeni stupanj i veličinu za maksimalnu učinkovitost.

Naručite sada kako biste poboljšali performanse svoje pogonske osovine s EN 10305-2 preciznim zavarenim cijevima. Zatražite ponudu na hongli-jy@126.com ili posjetite hltube.com da istražite naš cijeli asortiman preciznih cijevi!
