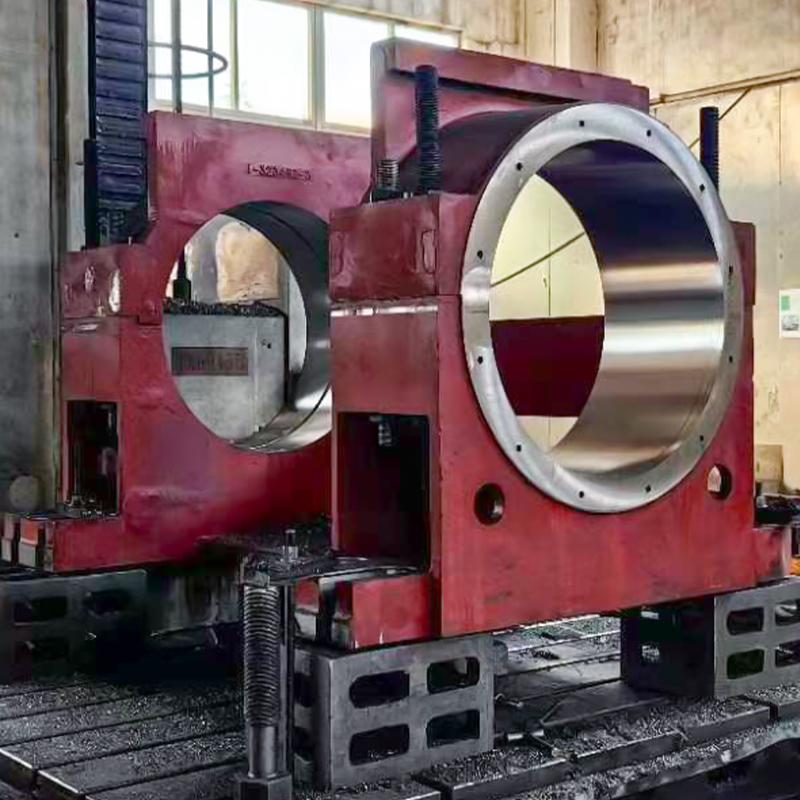

Naša visokokvalitetna kućišta ležajeva od lijevanog čelika dizajnirana su za ekstremna opterećenja i precizne performanse u zahtjevnim industrijskim primjenama. Izrađena od ASTM A216 WCB lijevanog čelika i po izboru drugih vrhunskih razreda, ova kućišta osiguravaju visoku izdržljivost, pouzdanost i točnost. Dostupna u veličinama provrta od Ø50 mm do Ø1500 mm (1.969–59.055 in), vanjskim promjerima od 100 mm do 2000 mm i širinama od 50 mm do 500 mm, uključujući standard za teške uvjete rada Ø500 mm provrt × 700 mm OD × 200 mm širina (19,685 × 27,559 × 7,874 in). Idealno za rudarstvo, vjetroturbine, pumpe, transportne trake i velike industrijske strojeve.
Ključne značajke
· Čvrstoća za teške uvjete rada: ASTM A216 WCB (popuštanje ~250 N/mm²) podržava ekstremna opterećenja.
· Precizna obrada: Tolerancije provrta ±0,05 mm osiguravaju savršeno pristajanje ležaja.
· Otpornost na koroziju: Po želji bojanje, galvaniziranje ili premazivanje uljem.
· Veliki raspon veličina: Veličine provrta do Ø1500 mm (59,055 in) za masivne ležajeve.
· Izdržljiv dizajn: Konstrukcija od lijevanog čelika za dugotrajnu pouzdanost.
· Prilagodljive opcije: Prilagođene dimenzije i završni slojevi za specifične primjene.
Uobičajene vrste čelika
| Vrsta čelika | Vrsta | Granica tečenja (N/mm²) | Vlačna čvrstoća (N/mm²) | Istezanje (%) | Ključne aplikacije | Bilješke |
| ASTM A216 WCB | Lijevani ugljični čelik | ~250 | 485–655 (prikaz, ostalo). (prikaz, ostalo). | 22 | Standardni i teški industrijski strojevi, rudarstvo, vjetroturbine | Najviše korišten; izvrsna obradivost |
| ASTM A487 4Q | Lijevani čelik visoke čvrstoće | ~485 | 655–895 (prikaz, stručni). | 15–20 (prikaz, stručni). | Primjene u ekstremnim uvjetima, velika oprema | Vrhunska čvrstoća za vrlo velika opterećenja |
| ASTM A217 WC9 | Cr-Mo legirani čelik | ~275 | 485–655 (prikaz, ostalo). (prikaz, ostalo). | 18 | Primjene na visokim temperaturama, turbine, teški strojevi | Izvrsna toplinska stabilnost |
| AISI 304 (EN 1.4301) | Nehrđajući čelik | ~205 | 515–690 (prikaz, stručni). | 40 | Okolina otporna na koroziju, hrana, more | Idealno za vlažna ili kemijski agresivna okruženja |
| ASTM A36 | Konstrukcijski ugljični čelik | ~250 | 400–550 (prikaz, stručni). | 20 | Standardni strojevi, manje industrijske primjene | Isplativa opcija za manje terete |
Tipične veličine i dimenzije
| Promjer provrta (ID) | Vanjski promjer (OD) | Širina | Bilješke |
| Ø50 mm | 120 mm | 50 mm | Mali strojevi |
| Ø200 mm | 400 mm | 120 mm | Srednji strojevi |
| Ø500 mm | 700 mm | 200 mm | Industrijski za teške uvjete rada |
| Ø1000 mm | 1400 mm | 350 mm | Velika oprema |
| Ø1500 mm | 2000 mm | 500 mm | Primjene u ekstremnim uvjetima |
Nosivost: Do 50.000 kg (110.231 lb) dinamički, ovisno o vrsti ležaja.
Tolerancije: Provrt ±0,05 mm za Ø50–500 mm; ±0,1 mm za >500–1500 mm. OD/širina ±0,5 mm za Ø50–500 mm; ±1 mm za >500–1500 mm. Površinska obrada Ra ≤ 1,6 µm.
Proces proizvodnje
1. Casting: Pješčani ili liveni liveni oblikuju robusna kućišta.
2. Precizna obrada: CNC obrada postiže provrt ±0,05 mm i veliku točnost dimenzija.
3. Toplinska obrada: Normalizirano ili žareno za povećanje snage i žilavosti.
4. Završna obrada površine: Obojen, pocinčan ili nauljen za otpornost na koroziju.

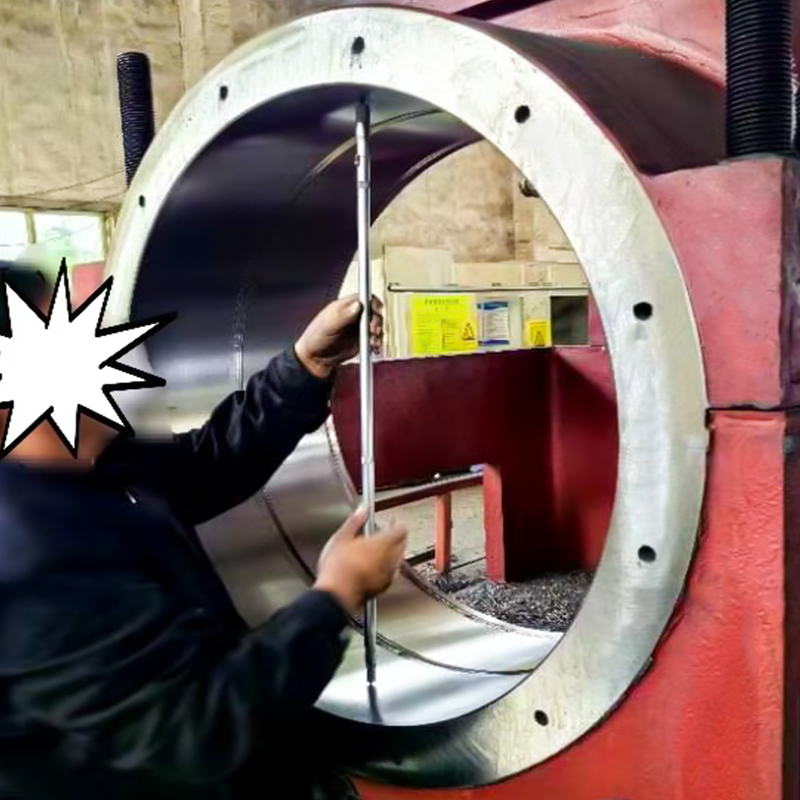

5. Ispitivanje kvalitete: Provjera dimenzija, ispitivanje tvrdoće i ultrazvučna kontrola.
Prijave
· Rudarstvo: Transportni sustavi, drobilice i rukovanje materijalom (WCB, A487 4Q).
· Vjetroturbine: Kućišta glavnog vratila i mjenjača (WCB, WC9).
· Teški strojevi: Pumpe, turbine i industrijska oprema (WCB, provrt Ø500 mm).
· Korozivna okruženja: Primjena u preradi hrane ili moru (AISI 304).
· Standardne aplikacije: Manji strojevi i automobili (A36).
· Sekundarne primjene: Strukturni nosači u velikoj opremi, armature otporne na koroziju i druge prilagođene namjene.
Prednosti
·Produženi vijek trajanja ležaja s preciznim pristajanjem.
·Smanjene vibracije i mehanička buka.
· Visoka nosivost i otpornost na udarce.
· Mogućnosti otpornosti na koroziju u teškim uvjetima.
Isporuka i osiguranje kvalitete
· Uvjeti isporuke: normalizirani ili žareni.
·Uvjeti površine: obojena, pocinčana ili nauljena.
· Sukladnost: standardima ASTM A216, A487, A217, A36 i AISI.
·Certifikati: DIN EN 10204 3.1 za kemijski sastav, mehanička svojstva i točnost dimenzija.
