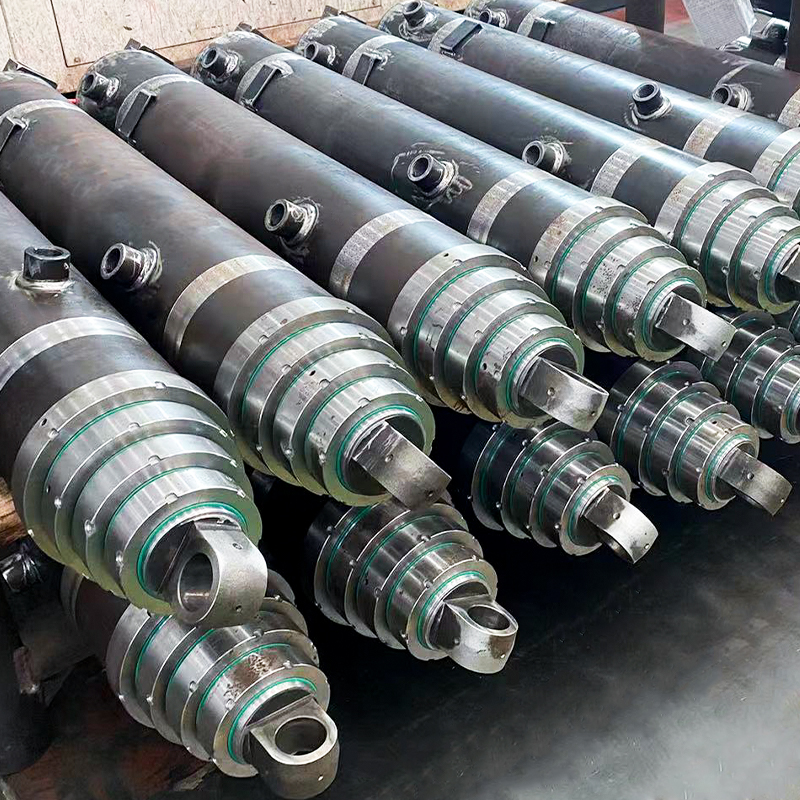

Teleskopski hidraulički cilindar – višestupanjski set cijevi cilindra, hladno vučena čelična cijev, E355

Naši teleskopski hidraulički cilindri su višestupanjski cilindri za teške uvjete rada dizajnirani za kipere, prikolice i industrijsku opremu za podizanje.

Svaki set cijevi precizno je proizveden od hladno vučenog čelika E355, čime se osigurava:

·Glatko izvlačenje i uvlačenje u više stupnjeva
· Visoka čvrstoća pri velikim opterećenjima
·Dugi radni vijek uz minimalno održavanje

Izrađen po narudžbi prema vašim specifikacijama, uključujući duljinu pozornice, promjer i debljinu stijenke.

Tipične vrste čelika

·EN 10305-1 E355 – hladnovučeni bešavni čelik, visoke čvrstoće i otpornosti na zamor
·ASTM A519 / ST52 / 20MnV6 / 27SiMn – opcija za specijalizirane primjene koje zahtijevaju dodatnu čvrstoću

Izborni materijali

Za lagane ili specijalne pozornice, cijevi se također mogu proizvesti od:

·EN 10305-2 Hladnovučeni zavareni čelik – prikladan za niže tlakove ili manje teleskopske stupove
· ASTM A513 zavarene cijevi – precizno zavarene, mogu se brusiti ili strojno obrađivati za prilagođene primjene
·Prilagođene specifikacije dostupne su na zahtjev.

Uobičajene veličine za teleskopske cilindrične cijevi (OD × WT)

Napomena: Debljina stjenke se povećava proporcionalno s OD kako bi se održao strukturni integritet, ravnost i glatki rad klipa. Dostupne su prilagođene veličine.

Tehničke specifikacije

·Materijal: Hladnovučeni bešavni čelik E355 (glavni); izborno EN 10305-2 ili ASTM A513
· Završna obrada površine: Strojno obrađeni OD i ID; izborno honanje za glatko kretanje klipa
· Tolerancija: H8 ili čvršće na ID
· Ravnost: ≤ 0,3 mm/m po stupnju
· Zaobljenost: ≤ 0,03 mm po stupnju
· Primjena: Višestupanjski teleskopski cilindri za kipere, prikolice i industrijsko podizanje

Proces proizvodnje

1. Odabir čelične cijevi – visoke čvrstoće E355 ili izborne kvalitete EN 10305-2 / ASTM A513
2. Hladno crtanje – poboljšava ravnost, točnost dimenzija i završnu obradu površine
3. Precizna strojna obrada – prilagođene OD, ID i završna obrada po fazi
4. Opcijsko brušenje – osigurava miran rad klipa i nisko trenje
5. Inspekcija – ravnost, zaobljenost, točnost dimenzija i završna obrada površine
6. Montaža spremna – kompleti cijevi usklađeni prema dizajnu višestupanjskog cilindra

Ključne značajke i prednosti

·Višestupanjske garniture cijevi za teleskopske cilindre
·Hladnovučeni čelik visoke čvrstoće – otporan na velika opterećenja
·Dodatni materijali za lagane ili specijalizirane pozornice
·Izrađen po narudžbi za pristajanje na kipere, prikolice ili teške strojeve
·Dodatno honanje za glatko kretanje klipa
·Setovi spremni za sastavljanje smanjuju vrijeme sastavljanja

Prijave

·Teleskopski cilindri za kipere i prikolice
· Industrijska oprema za dizanje i rukovanje materijalom
·Teški pokretni strojevi
·Prilagođeni višestupanjski hidraulički cilindri koji zahtijevaju precizne komplete cijevi
